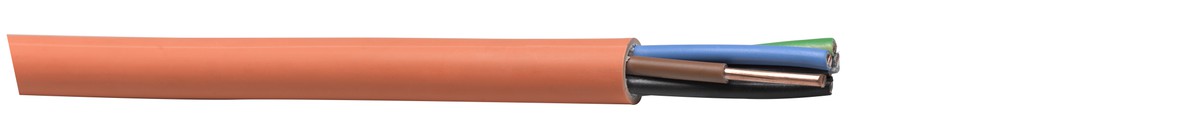

FE180 E90 7x6 LPE (N)HXH

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Kontaktanfrage

Vielen Dank, dass Sie sich für das Produkt FE180 E90 7x6 LPE (N)HXH interessieren.
Senden Sie uns Ihre Nachricht und Ihre Kontaktdaten. Wir nehmen raschmöglichst Kontakt mit Ihnen auf.

FE180 E90 7x6 LPE (N)HXH

Firma

Vorname

Nachname

Strasse

PLZ

Ort

E-Mail

Telefon

Bemerkungen

Art-Nr	109440722

Beschreibung

Das Kabel eignet sich für Installationen in Gebäuden, Tunnel, sowie in technischen Räumen. Im Brandfall beträgt der Funktionserhalt 90 Minuten und die Isolation bleibt während 180 Minuten erhalten. Geeignet für die Verlegung mit gängigen Tragesystemen. Der Funktionserhalt ist bei einer Betriebsspannung bis 400 V gewährleistet.

Spezifikationen

Durchmesser [mm]	18.6
Gewicht [kg]	0.73
Zuglast [kN]	0.4
Brandlast [MJ/m]	4.28
Kabel Hersteller	Dätwyler
Ader-Zahl	7
Leiternennquerschnitt [mm²]	6
Funktionserhalt	E90
Ader-Kennzeichnung	Farbe
Isolationserhalt	FE 180
Leiter-Material	Kupfer
Leiter-Klasse	Kl.1 = eindrähtig
Mantel-Farbe	orange
Schutzleiter	Ja
Halogenfrei	Ja
Verlegesystem	Dätwyler, Gitterrinne, E90 Dätwyler, Einzelverlegung SAS,TSD,ESS, E90 Dätwyler, Einzelverlegung im Kabelschutzrohr hf/Alu, E90 Einzelverlegung Unterputz, E90 Dätwyler, Bündelverlegung SAS,TSD,ESS, E90 Dätwyler, Bündelverlegung in Kabelschutzrohr hf/Alu, E90 Dätwyler, Bündelverlegung Hermannschelle S DHUD, E90 Dätwyler, Verbindungselement Hercules- Kasten, E90 Dätwyler, Kabelverbindungsmuffe SMH / SMHC, E90 Dätwyler, Brandschutzdose, E90 PUK, Kabelrinne RGS60, E90 PUK, Gitterrinnen GI40, E90 PUK, Kabelrinne 2, E30 OBO, Sammelhalterung Typ 2031-M/70, E30
Halogenfrei	Ja
Fluchtweg (VKF)	Nein
KBOB - erhöhte Anforderungen	Nein
Leiter-Oberfläche	blank
Leiter-Form	rund
Werkstoff der Aderisolation	Polyolefine, vernetzt (XPE)
Schirm	Nein
Mantelmaterial	Polyolefine
Halogenfrei	Ja
Flammwidrig	nach IEC 60332-1-2
Zulässige Kabelaussentemperatur bei Montage/Handling [°C]	-5 50
Zulässige Kabelaussentemperatur nach Montage ohne Erschütterung [°C]	-45 90
Nennspannung U0 [kV]	0.6
Nennspannung U [kV]	1
Ader-Farbe	schwarz mit Ziffern + PE (JZ)
UV-beständig	Nein
Polyvinylchlorid (PVC)	Nein
Schichtenmantel	Nein
LWL-Elemente	Nein
Innere Leitschicht	Nein
Äussere Leitschicht	Nein
Beidraht	Nein
Bleimantel	Nein
Kabel querwasserdicht	Nein
Leitfähige Beschichtung	Nein
Leiter längswasserdicht	Nein
Schirm längswasserdicht	Nein
Raucharm nach IEC 61034-2	Nein
Ölbeständig nach EN IEC 60811-404	Nein
Geeignet zur Verlegung im Erdreich	Nein
