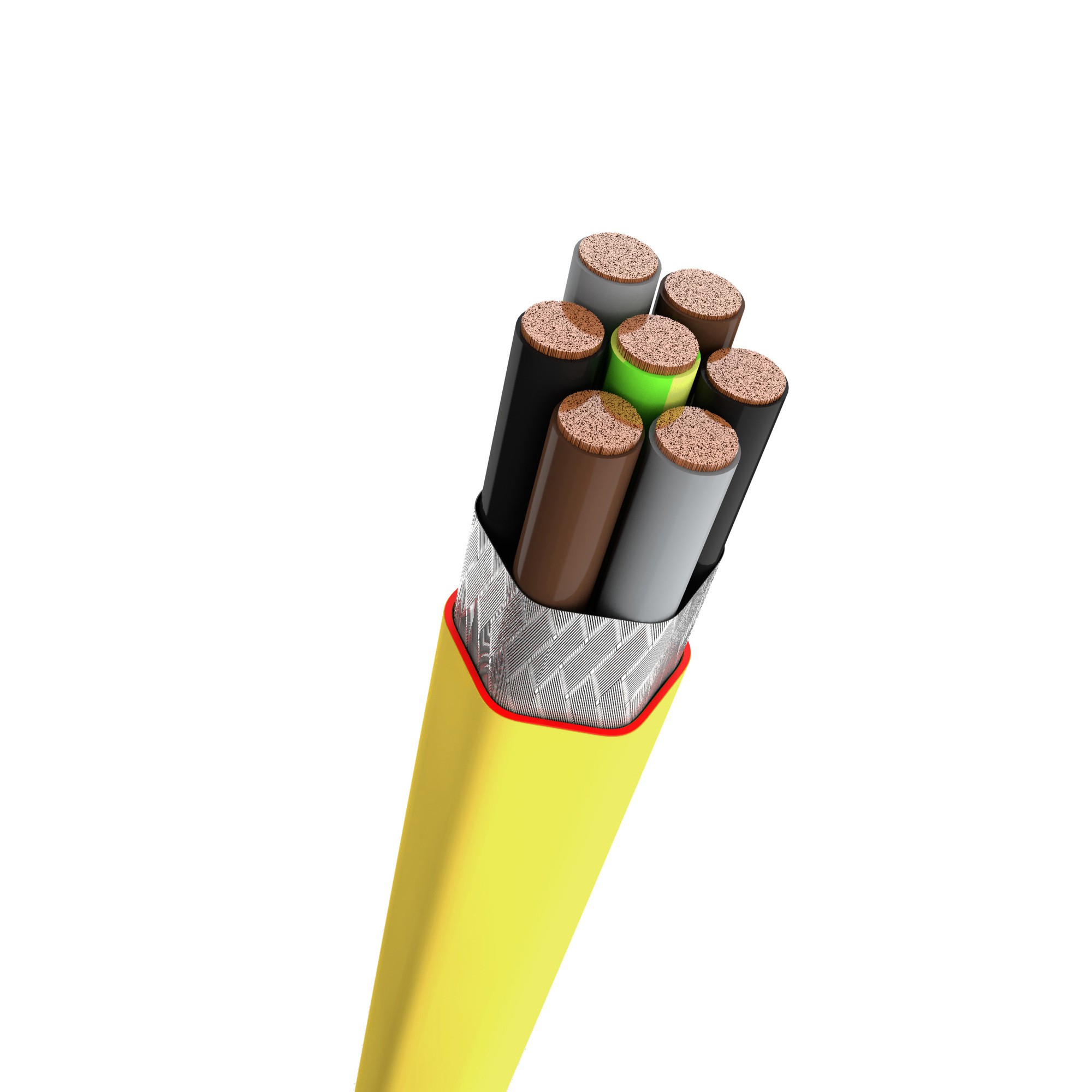

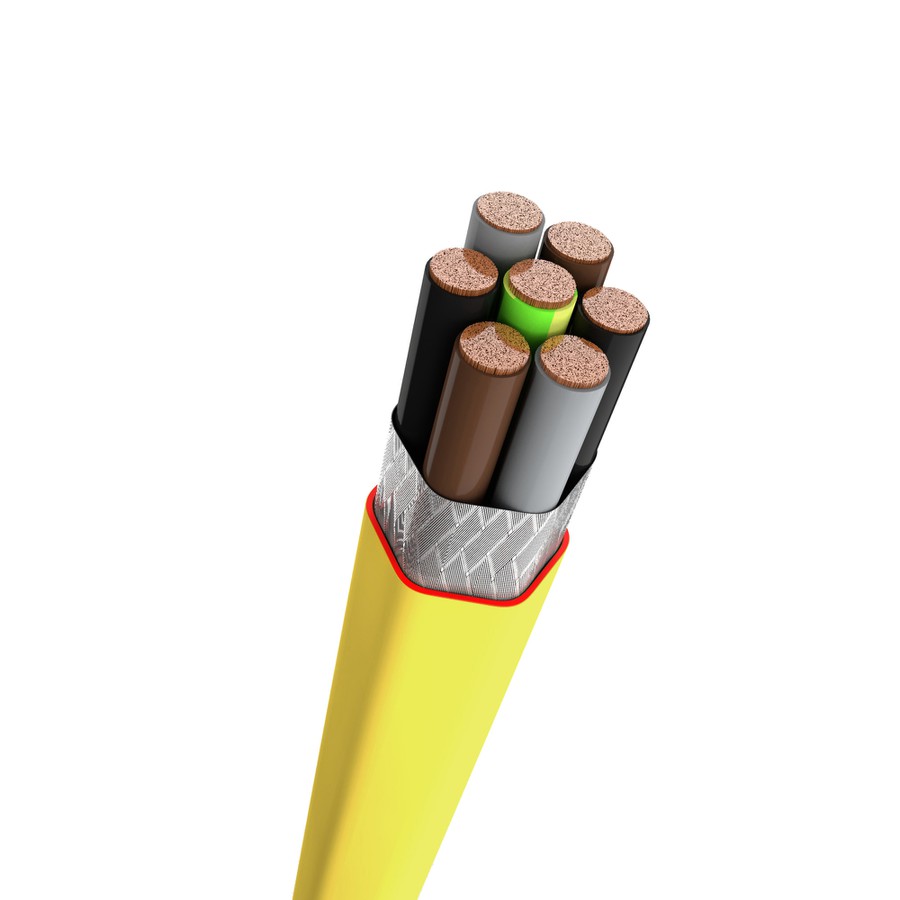

CFW PowerCable®, FU-Drive CPF 2x3x35/PE35, FE05/C B2ca
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenVielen Dank!
Error!
Beschreibung
Flexible, symmetrisch angeordnete, abgeschirmte FU- und Motoranschlusskabel für höchste EMV Ansprüche Brandschutzeigenschaften gemäß CPR/BauPVO B2ca s1,d1,a1, Z1+ S Außenmantel +CH-Patent CFW+
Vorteile und Eigenschaften:
- Massive Verbesserung der EMV dank der einzigartigen 7-Leiter Technik (2x3L+PE)
- Verhindert Induktionsströme in PE-Leiter, Datenübertragungssysteme, Anschluss- und
Steuerleitungen, Kabeltrassen, Metallkonstruktionen Armierungen, Rohre etc.
- Geringste EMF-Abstrahlung durch symmetrische Leiteranordnung, sowie optimierte Verseilung
- Minimalste Verluste, höchster Wirkungsgrad dank definierten Leitungsimpedanzen
- Installationsfreundlich, kleine Biegeradien
- Geringe Kurzschlusskräfte
- Hohe mechanische Belastbarkeit
- Problemlose parallele Verlegung mehrerer Kabel
- Minimale Biegekräfte
- Isolationserhalt gemäss FE05 zur Verhinderung der Brandfortleitung
- Geeignet für Rohr- und Erdverlegung
- Öl-, UV-, Ozon- und Witterungsbeständig
Spezifikationen
- Durchmesser [mm]
- 39
- Gewicht [kg]
- 3.89
- Zuglast [kN]
- 4.9
- Brandlast [MJ/m]
- 17
- Leiternennquerschnitt [mm²]
- 35
- Hilfsleiter-Nennquerschnitt [mm²]
- 35
- Ader-Zahl
- 7
- Brandverhalten nach EN 13501-6: Klasse
- B2ca
- Mantel-Farbe
- gelb
- Ader-Kennzeichnung
- Farbe
- Ader-Farbe
- 3LPE (JB)
- Leiter-Klasse
- Kl.5 = feindrähtig
- Schutzleiter
- Ja
- Typ
- FE05
- Leiter-Material
- Kupfer, blank
- Leiter-Oberfläche
- blank
- Leiter-Form
- rund
- Werkstoff der Aderisolation
- Ethylen-Tetrafluorethylen (ETFE)
- Schirm
- Ja
- Mantelmaterial
- Z1+ S
- Brandverhalten nach EN 13501-6: Rauchentwicklung
- s1
- Brandverhalten nach EN 13501-6: Flammende Tropfen/Partikel
- d1
- Brandverhalten nach EN 13501-6: Säure
- a1
- Halogenfrei
- Ja
- Flammwidrig
- nach IEC/EN 60332-1-2
- Aussendurchmesser ca. [mm]
- 39
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt [mm]
- 234
- Max. zulässige Leitertemperatur [°C]
- 90
- Zulässige Kabelaussentemperatur bei Montage/Handling [°C]
- -5
- Zulässige Kabelaussentemperatur nach Montage ohne Erschütterung [°C]
-
- -30
- 90
- Nennspannung U0 [kV]
- 0.6
- Nennspannung U [kV]
- 1
- Fluchtweg (VKF)
- Ja
- KBOB - erhöhte Anforderungen
- Ja
- UV-beständig
- Ja
- Polyvinylchlorid (PVC)
- Nein
- Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung [mm]
- 468
- Schichtenmantel
- Nein
- Innere Leitschicht
- Nein
- Äussere Leitschicht
- Nein
- Beidraht
- Nein
- Bleimantel
- Nein
- Leitfähige Beschichtung
- Nein
- Leiter längswasserdicht
- Nein
- Schirm längswasserdicht
- Nein
- Ölbeständig nach EN IEC 60811-404
- Nein
