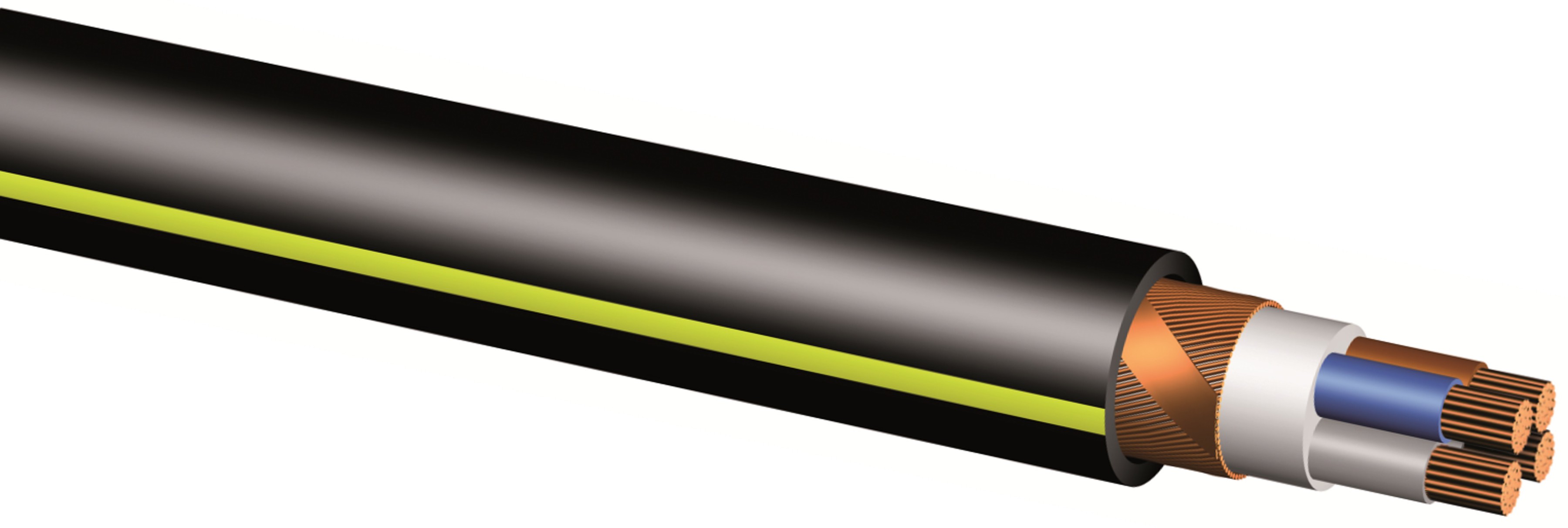

GKN 4x25/25 LNPE (brun/noir/gris/bleu) sh noir Fca
Veuillez vous connecter pour pouvoir utiliser le panier d'achat et passer vos commandes.
Ouvrir une sessionNuméro d'article | 106762611Fca |
---|
Description
Câble de distribution de basse tension avec conducteur de cuivre et conducteur extérieur concentrique de cuivre selon CENELEC HD 603 S1 Part 7E
Cette construction est particulièrement utilisée dans le système 5 conducteurs (TN-S) avec un conducteur neutre séparé (N) et du conducteur terre (PE). L’amélioration de la conductivité dans les interférences CEM entre les conducteurs N et PE peut être réduite de façon optimale et offre une très haute protection dans des conditions difficiles.
Cela permet la mise en place et le fonctionnement des systèmes électriques dans le but d’éviter ou de diminuer l’influence des interférences électromagnétiques.
Repérage des conducteurs selon HD 308 S2
Câble 3LN correspondre à L1 marron, L2 noir, L3 gris, N bleu
Câble 2LN correspondre à L1 noir, L2 rouge, N bleu
Spécifications
Diamètre [mm] | 27 |
---|---|
Poids [kg] | 1.67 |
Charge de traction [kN] | 4 |
Charge d'incendie [MJ/m] | 12 |
matériau conducteur | cuivre |
Surface du conducteur | nu |
section nominale du conducteur [mm²] | 25 |
classe du conducteur | Kl.2 = multifilaire |
forme du conducteur | rond |
nombre de conducteurs | 4 |
isolation des fils | caoutchouc (HEPR) |
marquage du conducteur | couleur |
gaine à couches | Non |
conducteur de protection | Oui |
Blindage | Non |
fil auxiliaire | Non |
conducteur concentrique | cuivre |
armature | Non |
couleur de la gaine | multicolore |
Classe de réaction au feu selon EN 13501-6 | Fca |
sans halogène | Oui |
maintien de l'isolation selon IEC 60331 | Non |
résistant à l'huile selon IEC 60811-404 | Non |
Rayon de courbure minimal admissible, utilisation stationnaire/fixe [mm] | 140 |
Tension nominale U0 [kV] | 0.6 |
tension nominale U [kV] | 1 |
couleur de conducteur | multicolore |
Chemin de fuite (AEAI) | Non |
Bâtiment administratif ensemble du bâtiment | Non |
résistant aux UV | Oui |
Polyvinylchlorid (PVC) | Non |
Rayon de courbure minimal admissible, utilisation flexible/mouvement libre [mm] | 270 |
