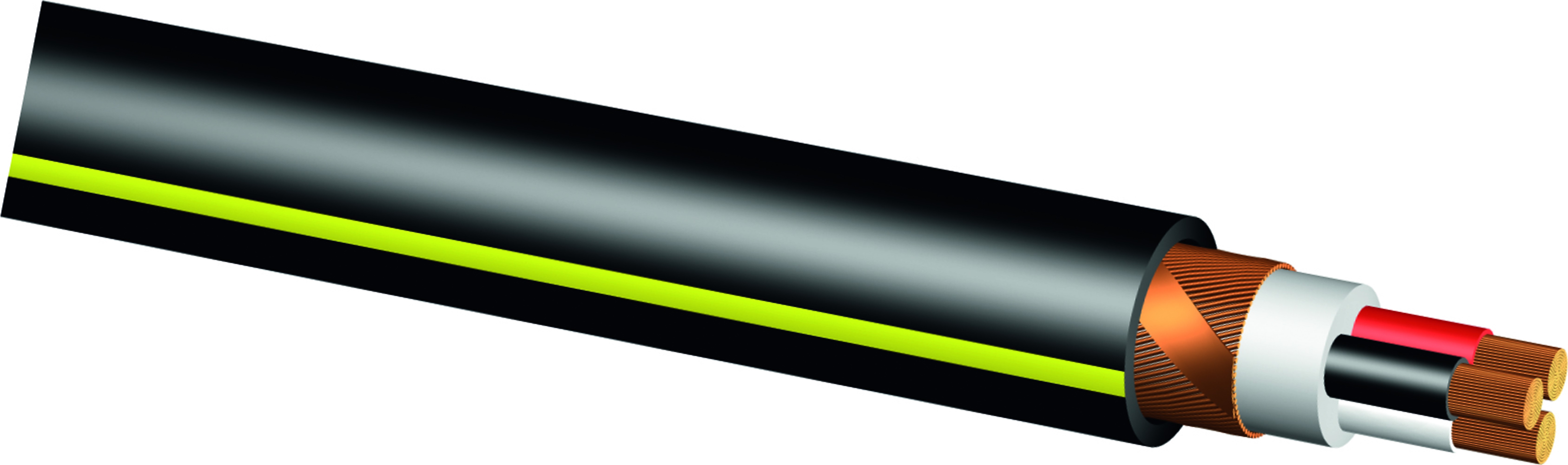

GKN flex 3x16/16 LPEN (sw/rt/ws) hf schwarz Fca
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| Art-Nr | 106760511Fca |
|---|
Beschreibung
Niederspannungsnetzkabel mit feindrähtigem Cu-Leiter und konzentrischem Cu-Aussenleiter nach CENELEC HD 603 S1 Teil 7E.
Geeignet zum Einsatz im Erdreich, Schutzrohren, Kabelkanälen, im Freien und in Gebäuden (die Normen sind zu beachten). Verwendbar für Kraftwerke, Industrie- und Schaltanlagen sowie in Niederspannungsverteilnetzen.
Die besondere Verseilung der Einzeldrähte garantiert einen homogenen Verseilaufbau und erleichtert die Montage von Kabelschuhen und Verbindern. Geeignet für Kabelschuhe oder Verbinder für feindrähtige Leiter nach DIN EN 60228 bzw. VDE Klasse 5 und 6.
Aderkennzeichnung gemäss HD 603 S1 Teil 7E
L1 schwarz, L2 rot, L3 weiss
Spezifikationen
| Durchmesser [mm] | 22 |
|---|---|
| Gewicht [kg] | 0.92 |
| Zuglast [kN] | 0.96 |
| Brandlast [MJ/m] | 9.5 |
| Leiter-Material | Kupfer |
| Leiter-Oberfläche | blank |
| Leiter-Nennquerschnitt [mm²] | 16 |
| Leiter-Klasse | Kl.5 = feindrähtig |
| Leiter-Form | rund |
| Ader-Zahl | 3 |
| Ader-Kennzeichnung | Farbe |
| Schichtenmantel | Nein |
| Schutzleiter | Ja |
| Schirm | Nein |
| Beidraht | Nein |
| Konzentrischer Leiter | Kupfer |
| Bewehrung | Nein |
| Mantel-Farbe | mehrfarbig |
| Brandverhaltensklasse nach EN 13501-6 | Fca |
| Halogenfrei | Ja |
| Isolationserhalt nach IEC 60331 | Nein |
| Ölbeständig nach IEC 60811-404 | Nein |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt [mm] | 100 |
| Nennspannung U0 [kV] | 0.6 |
| Nennspannung U [kV] | 1 |
| Ader-Farbe | mehrfarbig |
| Fluchtweg (VKF) | Nein |
| KBOB - erhöhte Anforderungen | Nein |
| UV-beständig | Ja |
| Polyvinylchlorid (PVC) | Nein |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung [mm] | 190 |
